APA SAJA MACAM PENANGKAL PETIR BANDUNG / PENYALUR PETIR DISERTAI KELEBIHAN DAN KEKURANGANNYA
KONVENSIONAL FRANKLIN ROD
Komponen Utama :
- Splitzen (Air Terminal): Batang tembaga runcing yang dipasang di titik tertinggi atap
- Kabel Konduktor: Kabel tembaga (sering disebut kabel BC/NYA/NYY/COAXIAL/HVSC) untuk mengalirkan listrik dari udara ke dalam tanah.
- Sistem Grounding (Pentanahan): Batang ground rod yang ditanam di dalam tanah untuk menyebarkan energi petir secara aman.
- Pengetasan Sistem Grounding / Pentanahan (Commissioning Test) untuk mengukur Nilai Resistansi Grounding sesuai dengan Peraturan Yang Telah Ditetapkan
Kelebihan :
- Biaya instalasi lebih murah
- Perawatannya mudah,
- Disarankan untuk bangunan kecil dan rendah (tidak terlalu tinggi )
Kekurangan :
- Jangkauan radiusnya terbatas (radius proteksi relatif kecil, umumnya melindungi sudut ≈ 45°)
- Beberapa jumlah tombak yang dipasang diatap rumah mengurangi estetika keindahan gedung

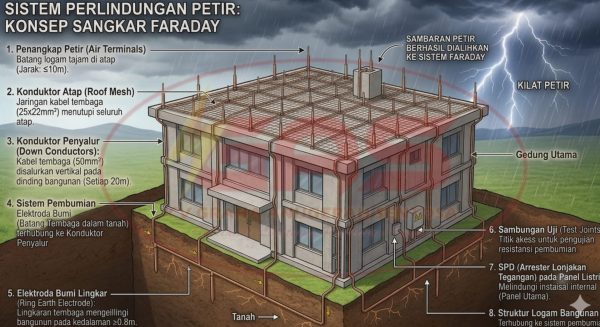

KOMPONEN UTAMA :
1. Sistem Terminasi Udara (Air Termination)
Bagian ini berfungsi untuk menangkap sambaran petir di area atap bangunan. Karena metode Faraday menggunakan jalur konduktor yang saling bersilangan (mesh), material utamanya meliputi:
- Kabel/Konduktor Utama: Biasanya menggunakan kabel tembaga telanjang (Bare Copper / BC) dengan ukuran minimal 50 mm atau pita tembaga (copper tape).
- Air Rod (Splitzen): Batang tembaga runcing berukuran kecil (biasanya tinggi 30–50 cm) yang dipasang di titik-titik sudut atau tonjolan atap sebagai titik tangkap tambahan.
- Sangga/Dudukan Jalur (Conductor Support): Penopang kabel agar tidak langsung menempel pada material atap, menjaga jarak aman, dan memastikan jalur tetap kokoh.
2. Konduktor Penyalur (Down Conductor)
Konduktor yang membawa arus petir dari atap menuju ke sistem pembumian di dalam tanah.
- Kabel Penyalur: Sama seperti atap, umumnya menggunakan kabel BC 50 mm atau lebih besar. Untuk estetika atau perlindungan ekstra, sering juga digunakan kabel NYY atau HVSC khusus penangkal petir.
- Klem Kabel (Cable Clips/Clamps): Pengikat kabel ke dinding bangunan agar rapi dan tidak bergeser saat terjadi getaran akibat sambaran petir.
- Pipa Pelindung (Conduit/PVC Pipe): Pipa PVC atau galvanis berkekuatan tinggi untuk melindungi kabel penyalur dari kerusakan mekanis dan sentuhan manusia di area yang mudah dijangkau (minimal 2 meter dari permukaan tanah).
- Bak Kontrol Uji (Test Joint/Disconnect Link): Kotak terminal yang dipasang di dinding (biasanya 1–1,5 meter dari tanah) untuk memutus sementara hubungan jalur atas dan grounding saat melakukan pengukuran nilai resistansi tanah.
3. Sistem Pembumian (Grounding System)
Bagian akhir untuk menyalurkan dan menyebarkan arus petir dengan aman ke dalam tanah. Target resistansi tanah yang ideal adalah di bawah 5 Ohm
- Ground Rod: Batang as tembaga murni atau copper bonded steel (biasanya berdiameter 5/8 inci atau lebih) yang dipantek ke dalam tanah.
- Semen Konduktif / Grounding Ground Enhancement Material (GEM): Bubuk khusus pengisi lubang pengeboran untuk menurunkan resistansi tanah, terutama di area yang tanahnya kering atau berbatuan.
- Bak Kontrol Grounding (Earth Pit): Bak kontrol beton atau PVC di area luar bangunan untuk memudahkan perawatan dan pengecekan berkala pada titik grounding.
Kelebihan dan Kekurangan Sangkar Faraday
Sebelum Anda memutuskan untuk memasang sistem ini, penting untuk memahami sisi keunggulan dan tantangannya:
Kelebihan:
- Perlindungan Paling Merata: Berbeda dengan sistem elektrostatis (radius) yang mengandalkan satu titik payung perlindungan, Sangkar Faraday melindungi setiap sudut bangunan secara detail.
- Sangat Efektif untuk Area Luas, bangunan data: Sangat ideal untuk bangunan yang melebar (pabrik, gudang, kompleks militer, atau depot bahan bakar) di mana perlindungan menyeluruh mutlak diperlukan.
- Keamanan Perangkat Elektronik Tinggi: Karena muatan listrik dinetralkan di kulit luar bangunan, risiko induksi internal yang dapat merusak server, komputer, dan perangkat elektronik sensitif menjadi sangat minimal.
- Daya Tahan Tinggi: Menggunakan sistem pasif yang tidak memerlukan arus listrik tambahan dan memiliki masa pakai yang sangat panjang.
Kekurangan:
- Proses Instalasi Rumit: Memerlukan ketelitian tinggi dalam merangkai jaringan konduktor di seluruh struktur atap dan dinding bangunan. sehingga proses sangkar faraday harus dilakukan oleh tim ahli yang khusus dibidangnya
- Estetika Bangunan: Karena melibatkan banyak kabel/konduktor eksternal, pemasangan tombak yang banyak sedikit mengganggu tampilan visual arsitektur bangunan.
- Biaya Material Lebih Tinggi: Membutuhkan lebih banyak material kabel konduktor dibandingkan sistem proteksi petir jenis radius (elektrostatis).
- Waktu Pekerjaan cukup lama, terlebih jika bangunan menjulang tinggi, dan jika jalur harus terkoneksi ke besi kolom.
Butuh Instalasi Penangkal Petir Bandung? GRAHA ANUGERAH SENTOSA Solusinya!
Mengingat rumitnya instalasi Sangkar Faraday, Anda tidak boleh mempercayakan proyek ini kepada sembarang orang. Kesalahan instalasi sedikit saja bisa membuat sistem proteksi gagal berfungsi.
Bagi Anda yang berada di wilayah Bandung dan sekitarnya, GRAHA ANUGERAH SENTOSA hadir sebagai mitra terpercaya untuk kebutuhan penangkal petir Anda.

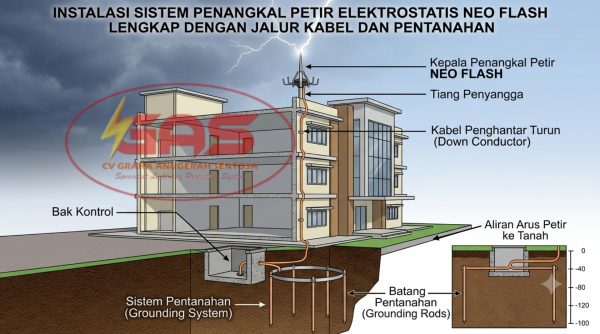

Komponen Utama :
- Air Terminal ESE (Early Streamer Emmulssion) : Dipasang dititik tertinggi bangunan dengan memiliki radius yang beraneka ragam
- Tiang Penyangga : Tiang disesuaikan dengan kondisi area, ketinggian tiang bisa disesuaikan dengan kebutuhan. Pipa yang digunakan biasanya Pipa Galvanis atau Stainless Steel
- Down Conductor : Biasanya Menggunakan kabel Bare Cooper / NYA / NYY / Coaxial / HVSC
- Sistem Grounding (Pentanahan): Batang ground rod yang ditanam di dalam tanah untuk menyebarkan energi petir secara aman.
- Bak Kontrol / Earth Pit : Titik ini difungsikan untuk mengukur nilai Resistansi ketahanan grounding ketika akan melakukan pengecekan secara berkala
- Lightning Counter : Alat yang dipasang untuk menghitung berapa kali elektrostatis menerima dan menyalurkan sambaran petir. Komponen ini terkadang di jadikan opsional
- Pengetasan Sistem Grounding / Pentanahan (Commissioning Test) untuk mengukur Nilai Resistansi Grounding sesuai dengan Peraturan Yang Telah Ditetapkan
Kelebihan dan Kekurangan :
Kelebihan Penangkal Petir Elektrostatis
Sistem modern ini menjadi pilihan populer untuk area komersial, pabrik, dan kawasan luas karena menawarkan beberapa keunggulan utama:
- Radius Proteksi Lebih Luas: Satu head terminal elektrostatis mampu melindungi area hingga ratusan meter
- Efisiensi Biaya untuk Area Luas: Karena daya jangkaunya yang luas, Anda tidak perlu memasang banyak tombak dan jaringan kabel di atas atap. Hal ini menghemat biaya material kabel konduktor dan biaya instalasi
- Estetika Bangunan Terjaga: Sangat cocok untuk bangunan modern atau minimalis bagi anda yang mejaga estetika bangunan. Karena hanya perlu memasang satu tiang master di titik tertinggi, tanpa harus mengelilingi seluruh permeter atap dengan kabel tembaga seperti pada sistem sangkar Faraday.
- Instalasi dan Perawatan Lebih Praktis: Struktur jalur kabel penurunan (down conductor) lebih ringkas dan terpusat, sehingga mempermudah proses pemeriksaan berkala dan perawatan berkala
Kekurangan Penangkal Petir Elektrostatis
Meskipun menawarkan efisiensi tinggi, sistem elektrostatis juga memiliki beberapa keterbatasan yang perlu dipertimbangkan:
- Harga unit head terminal elektrostatis jauh lebih mahal dibandingkan dengan tombak konvensional (splitzen) berbahan tembaga biasa.
- Karena perlindungan bertumpu pada satu terminal utama, jika terjadi kerusakan fisik atau kegagalan fungsi pada head tersebut, seluruh area bangunan akan kehilangan proteksi.
- Perlindungan Proteksi berbentuk payung, sehingga ada beberapa bagian tepi yang tidak tercover pada gedung – gedung yang menjulang tinggi sehingga disarankan untuk menambah internal proteksi petir (Surge Protection Device) untuk melindungi barang elektrikal jika terkena tegangan kejut
- Adanya perdebatan regulasi Internasional terkait sistem ESE dikalangan ahli proteksi petir secara global, beberapa standar internasional seperti NFPA 780 atau IEC62305 lebih merekomendasikan metode konvensional. Sementara sistem ESE sendiri sudah diresmikan di Prancis yakni NF C 17-102 dan saat ini diterapkan di Asia dan Eropa
